HDMI+KVM光纤延长器
【M-HF100U+A】

M-HF100U延长器通过单根光纤长距离地传输高清视频信号，支持KVM功能，能够使用键盘鼠标操作远端设备；同时支持外接红外遥控功能，支持内嵌式音频输入以及输出（可选型号功能），能够适应多种复杂的应用环境。该设备拥有卓越的图像处理和传输能力，使信号传输更加流畅和稳定，是一种可靠、高性能、高效的HDMI信号延长方式。
1.通过光纤长距离地传输HDMI视频和音频信号，可达20公里；
2.高清视频信号分辨率最高可达到1920*1080P@60Hz、4K@30Hz（可选型号功能）

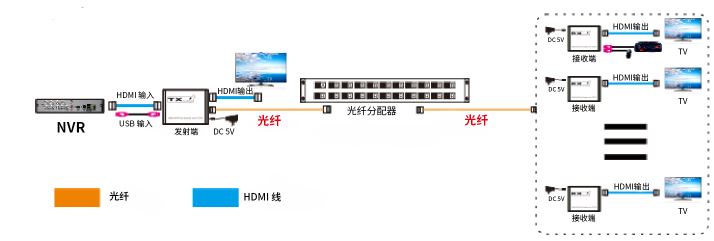

3.支持通过光纤分路器或光纤交换机实现一发多收（实现分配功能）；
4.支持KVM功能，能够使用键盘鼠标操作远端设备；
5.支持外接远程红外控制（20KHz~60KHz）；
6.支持单向内嵌式独立音频输入以及输出；
7.兼容HDMI 1.3标准；
8.符合HDCP 1.2标准 – 高带宽数字内容保护技术；
9.能够自动识别和配置各种显示模式；
10.内置自动均衡系统，画面流畅，清晰，稳定；
11.内置ESD静电保护电路，全方位保护系统安全；
12.安装简单方便，即插即用，无需设置

产品详细信息：

一、产品简介

二、主要特性

·通过光纤长距离地传输HDMI视频和音频信号，可达20公里；
·高清视频信号分辨率最高可达到1920*1080P@60Hz、4K@30Hz（可选型号功能）
·支持通过光纤分路器或光纤交换机实现一发多收（实现分配功能）；
·支持KVM功能，能够使用键盘鼠标操作远端设备；
·支持外接远程红外控制（20KHz~60KHz）；
·支持单向内嵌式独立音频输入以及输出；
·兼容HDMI 1.3标准；
·符合HDCP 1.2标准 – 高带宽数字内容保护技术；
·能够自动识别和配置各种显示模式；
·内置自动均衡系统，画面流畅，清晰，稳定；
·内置ESD静电保护电路，全方位保护系统安全；
·安装简单方便，即插即用，无需设置

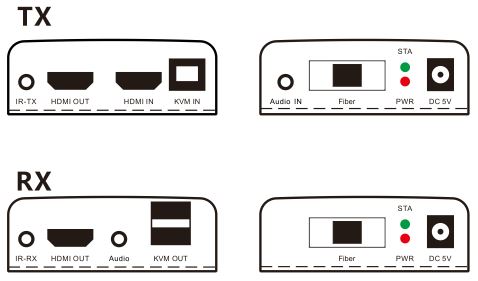

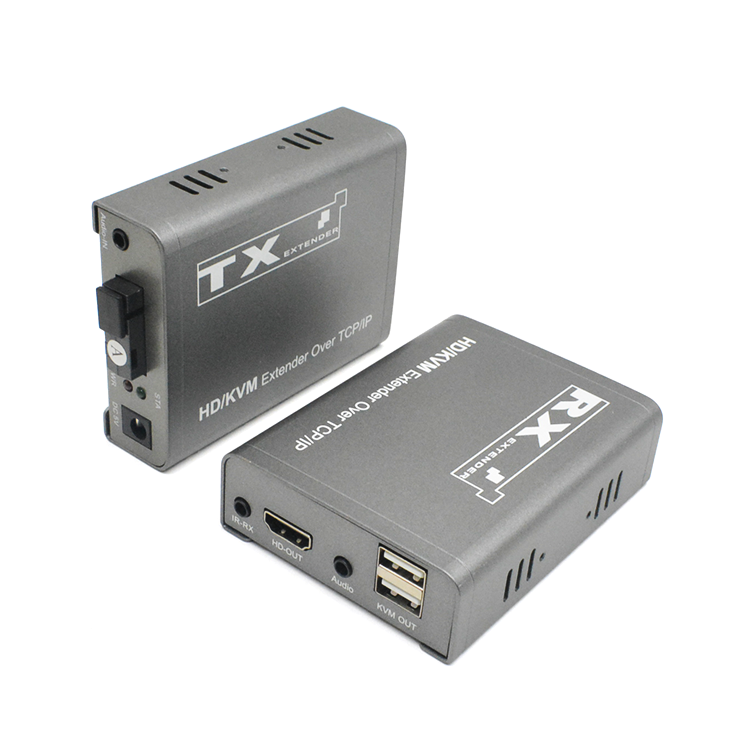

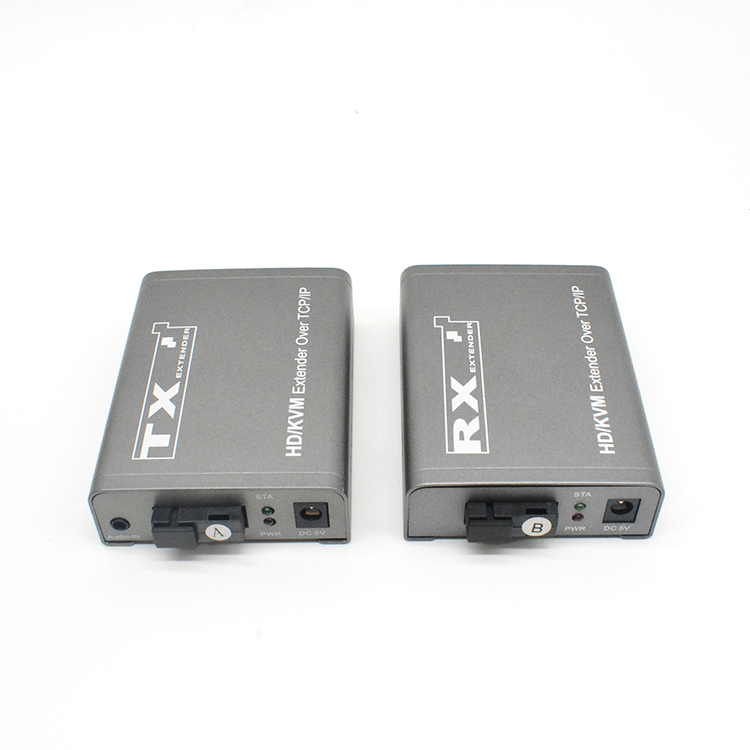

三、接口说明

端口名称	功能描述
HDMI IN/OUT	HDMI信号输入/输出
KVM IN/OUT	KVM 信号输入/输出
Fiber	光纤接口（SC/FC）
Audio	3.5mm音频输入/输出
IR TX/RX	红外输入/输出
DC/5V	电源适配器输入
指示灯名称	功能描述
PWR	电源指示灯
STA	系统状态指示灯（亮：工作正常，闪：通讯中）

四、技术参数

参数名称		详细说明
视频	支持协议	HDMI 1.3; HDCP 1.2
	像素带宽	165MHz，全数字
	接口带宽	6.75Gbps
	最大支持分辨率	1920X1080P@60Hz 4K@30Hz（可选型号功能）
	接口	HDMI-A
	阻抗	100Ω
音频(可选)	接口	3.5mm耳机座
	信号类型	内嵌式单向立体声
键盘/鼠标	接口	电脑端：USB-B母座键盘鼠标端：USB-A标准接口
红外	接口	3.5mm座子
	信号方向	单向
	红外线范围	20KHz~60KHz
光纤	光纤接口	SC/FC接口
	, , , , , 光纤类型	单模单纤
	波长	单模1310nm；1550nm
	接口带宽	6.25Gbps
	最大传输距离	默认标配：20KM；最远可达80KM
其他	电源	DC 5V/1A
	最大功耗	MAX 3W
	温度	工作温度: -5℃ ~ +70℃
	湿度	工作湿度: 5% ~ 90%
	尺寸	957326mm

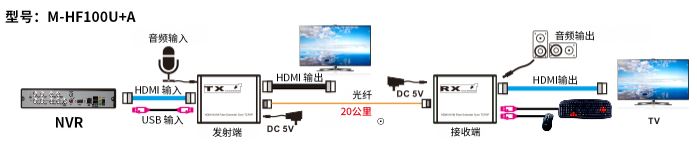

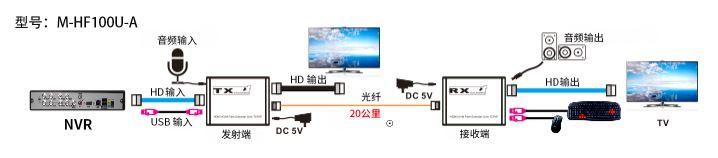

五、安装步骤

1、将HDMI信号源接入HDMI延长器发送端；
2、将HDMI延长器接收端连接到显示设备（如高清电视机、拼接屏等）；
3、使用单模光纤连接发送端与接收端的光纤接口；
4、使用一根3.5公对公音频线连接输入端或输出端实现接口相接；
5、使用一根发射线或接收线与IR IN或IR OUT接口相连；
6、用USB数据线将发送端的键盘鼠标信号连接至电脑主机，USB键盘鼠标连接至接收端；
7、将发送端和接收端接上电源，当指示灯正常亮起，系统正常运行。

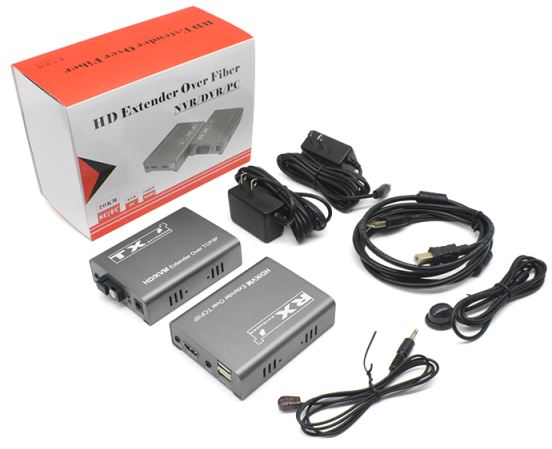

六、设备清单

1. HDMI延长器发送端x1台
2. HDMI延长器接收端x1台
3. USB线x1条
4. 红外线x1对（可选）
5. 电源适配器 x2个
6. 用户手册x 1本
