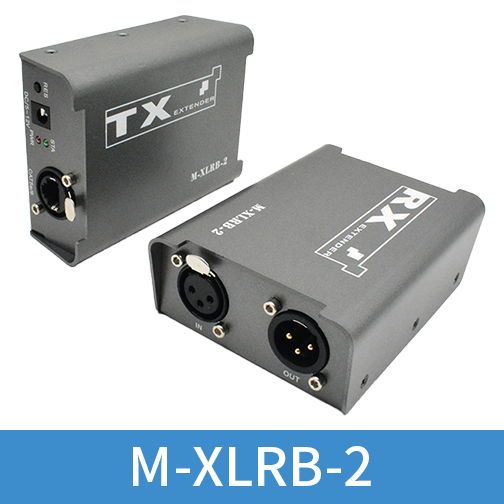

双向卡侬音频延长器
【M-XLRB-2】

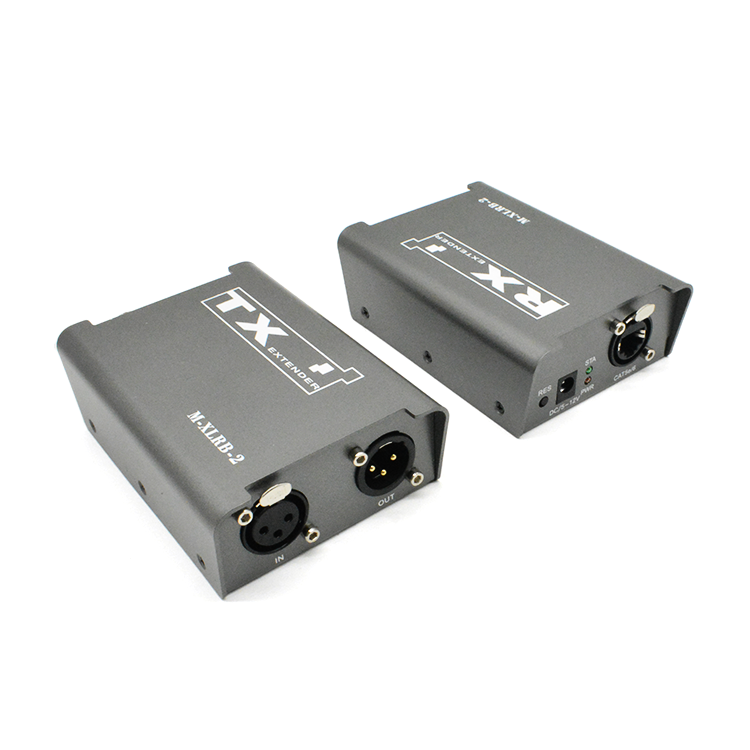

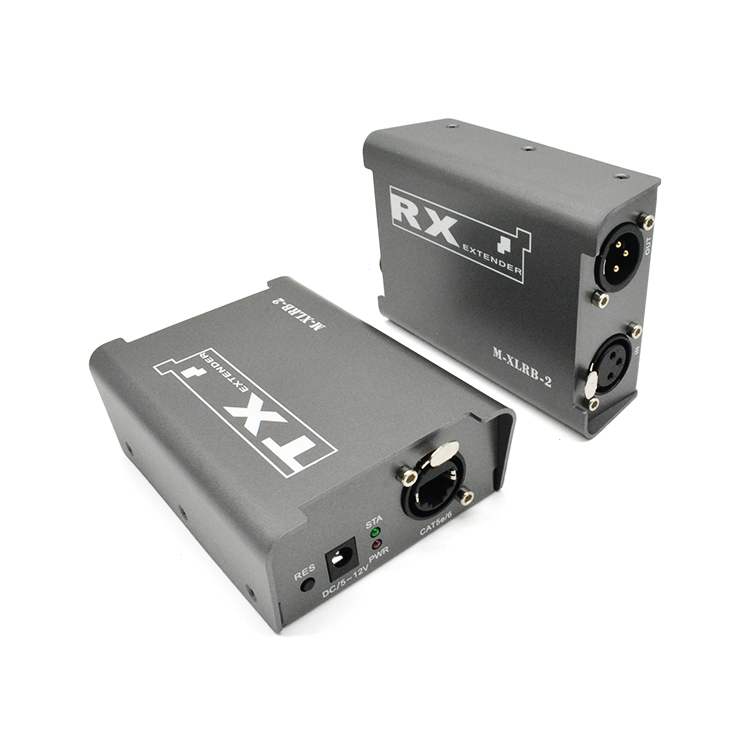

一、产品简介
M-XLRB-2数字式单路音频延长器，可以使用一根网线实现传输单路双向音频信号；还可以通过交换机实现1对多分布式音频。音频信号采用24bit/96KHZ数字采样确保高保真传输；全数字传输通道，确保高质量的信号传输。
该产品可应用于游戏机高保真音频设备、机顶盒、HI-FI家庭影院、大屏幕投影视频会议、公共视频广播系统、远程多媒体教育、教室医疗、军事领域、平板视频媒体广告传输演示等。
二、主要特性
1. 单路双向XLR卡侬音频传输器，有效距离200米（串联多个实现更远距离）；
2. 高速同步数字传输技术；无杂音；无电流声；
3. 采用TCP/IP技术实现双向多路或者1发多收（交换机）；
4. 超低码流无延迟（2ms)；
5. 内置专业编解码音频芯片无需配置即插即用。
IP配置说明：
默认状态：TX发送端默认出厂IP，RX接收端的IP由TX自动分配
自定义状态：通过网页配置IP，设置流程咨询当地客服或者官

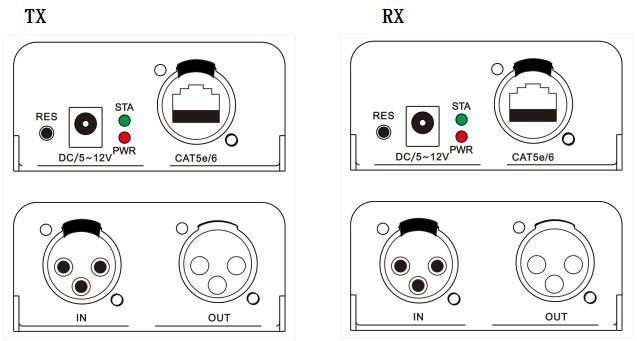

三、接口说明
|
端口名称 |
功能描述 |
|
IN |
LXR音频信号输入 |
|
OUT |
LXR音频信号输出 |
|
CAT5e/6 |
网络接口 |
|
DC/5-12V |
电源适配器输入 |
|
RES |
复位键 |
|
指示灯名称 |
功能描述 |
|
PWR |
电源指示灯 |
|
STA |
系统状态指示灯（亮：工作正常，闪：通讯中） |
四、技术参数
|
参数名称 |
详细说明 | |
|
规格描述 |
1路双向传输无损网络音频，支持1对1；1对多；可过交换机，可以跨网段传输，无线网桥超低延时。 | |
|
使用范围 |
可用于音频矩阵，数字IP广播，公共广播，数字音频会议，同声传译，也可装入功放，调音台，音响前级，周边……若配合无线网桥，还可组成无线音频系统。 | |
|
信号结构 |
输入接口XLR卡侬接口 | |
|
输出接口XLR卡侬接口 | ||
|
传输距离 |
最远距离200米 | |
|
采样频率 |
32KHz-96KHz | |
|
采样精度 |
16bit-24bit | |
|
失真率 |
<0.12%@(20Hz---20KHz) |
150Ω音频源阻抗 10KΩ负载 |
|
0.0011%@1KHz |
||
|
串扰 |
<70dB@( 20Hz--20KHz) |
100Ω音频源阻抗 10KΩ负载 |
|
< 80dB@1KHz |
||
|
频率响应 |
20Hz---20KHz(实际最低16-35KHz) | |
|
最大输入电平 |
2.5Vpp、输入阻抗:20kΩ | |
|
最大输出电平 |
2.5Vpp、输出阻抗:100Q | |
|
工模抑制比 |
, 信噪比/动态范围:102dB | |
|
延时 |
2-120ms 可调(默认4ms) | |
|
信噪比(S/N) |
(实际最低16~35KHz)的信号都可以通过S/N 信噪比为加权值大于96dB，实际最大插入损耗0.12 dB | |
|
工作温度 |
-20 ℃-80℃ | |
|
工作湿度 |
0-95%（无冷凝） | |
|
电源 |
5-12V | |
|
尺寸 |
115*80*37mm | |

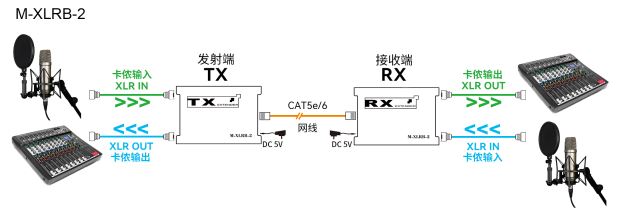

五、安装步骤
1、将音频信号接入XLR音频延长器输入或者输出端口；输入（XLR母座）对应另外一端输出（XLR公座）；
2、将XLR音频延长器输出端连接到音响、功放等；
3、使用一根网线连接发送端与接收端的网络接口；或者通过交换机串联；
4、将发送端和接收端接上电源，当指示灯正常亮起，系统正常运行。

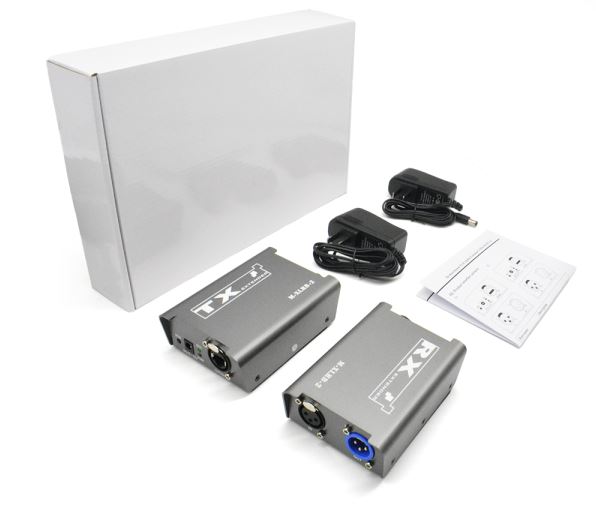

六、设备清单
1. XLR音频延长器发送端x1台
2. XLR音频延长器接收端x1台
3. 电源适配器 x2个
4. 用户手册x 1本
