双向RCA音频延长器
【M-A202】
一、产品简介
M-A202数字式双路音频延长器，可以使用一根网线实现传输二路双向音频信号；还可以通过交换机实现1对多分布式音频。音频信号采用24bit/96KHZ数字采样确保高保真传输；全数字光传输通道，确保高质量的信号传输。
该产品可应用于游戏机高保真音频设备、机顶盒、HI-FI家庭影院、大屏幕投影视频会议、公共视频广播系统、远程多媒体教育、教室医疗、军事领域、平板视频媒体广告传输演示等。
二、主要特性
1. 双路双向RCA音频传输器，有效距离200米（串联多个实现更远
距离）；
2. 高速同步数字传输技术;无杂音；无电流声；

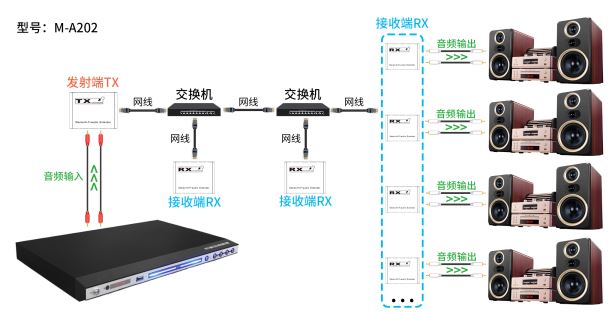

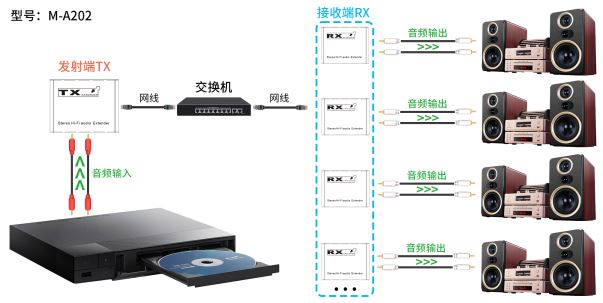

3. 采用TCP/IP技术实现双向多路或者1发多收（交换机）；
4. 超低码流无延迟（2ms)；
5. 内置专业编解码音频芯片无需配置即插即用。

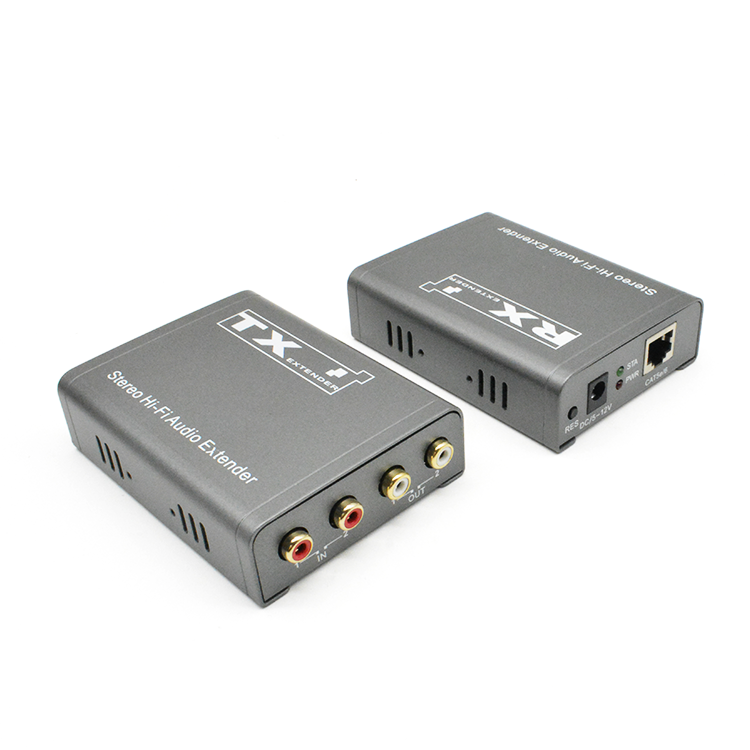

三、接口说明
四、技术参数 参数名称 详细说明 规格描述 2路双向传输无损网络音频，支持1对1；1对多；可过交换机，可以跨网段传输，无线网桥超低延时。 使用范围 可用于音频矩阵，数字IP广播，公共广播，数字音频会议，同声传译，也可装入功放，调音台，音响前级，周边……若配合无线网桥，还可组成无线音频系统。 信号结构 输入接口RCA镀金接口 输出接口RCA镀金接口 传输距离 最远距离200米 采样频率 32KHz-96KHz 采样精度 16bit-24bit 失真率 <0.12%@(20Hz---20KHz) 150Ω音频源阻抗 10KΩ负载 0.0011%@1KHz 串扰 <70dB@( 20Hz--20KHz) 100Ω音频源阻抗 10KΩ负载 < 80dB@1KHz 频率响应 20Hz---20KHz(实际最低16-35KHz) 最大输入电平 2.5Vpp、输入阻抗:20kΩ 最大输出电平 2.5Vpp、输出阻抗:100Q 工模抑制比 信噪比/动态范围:102dB 延时 2-120ms 可调(默认4ms) 信噪比(S/N) (实际最低16~35KHz)的信号都可以通过S/N 信噪比为加权值大于96dB，实际最大插入损耗0.12 dB 工作温度 -20 ℃-80℃ 工作湿度 0-95%（无冷凝） 电源 5-12V 尺寸 95*73*26mm

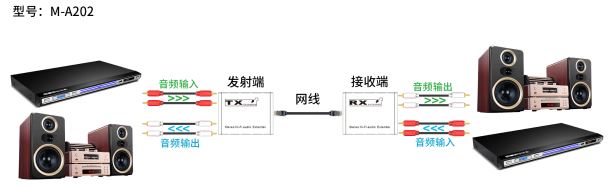

五、安装步骤 1、将音频信线接入RCA音频延长器输入或者输出端口；输入（红色RCA）对应另外一端输出（白色RCA）；1号输入对应1号输出 2、将RCA音频延长器输出端连接到音响、功放等； 3、使用一根网线连接发送端与接收端的网络接口；或者通过交换机串联； 4、将发送端和接收端接上电源，当指示灯正常亮起，系统正常运行。

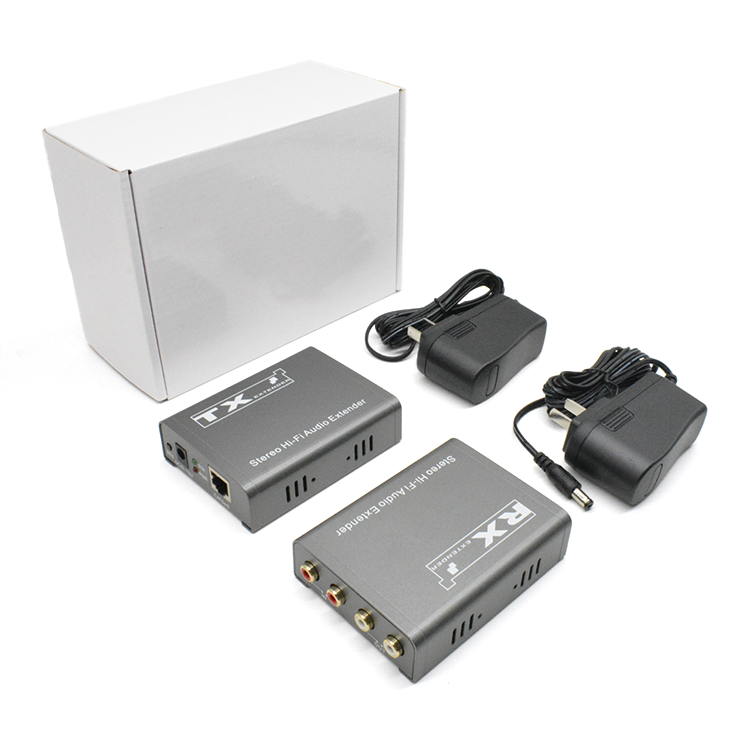

六、设备清单 1. RCA音频延长器发送端x1台 2. RCA音频延长器接收端x1台 3. 电源适配器 x2个 4. 用户手册x 1本
