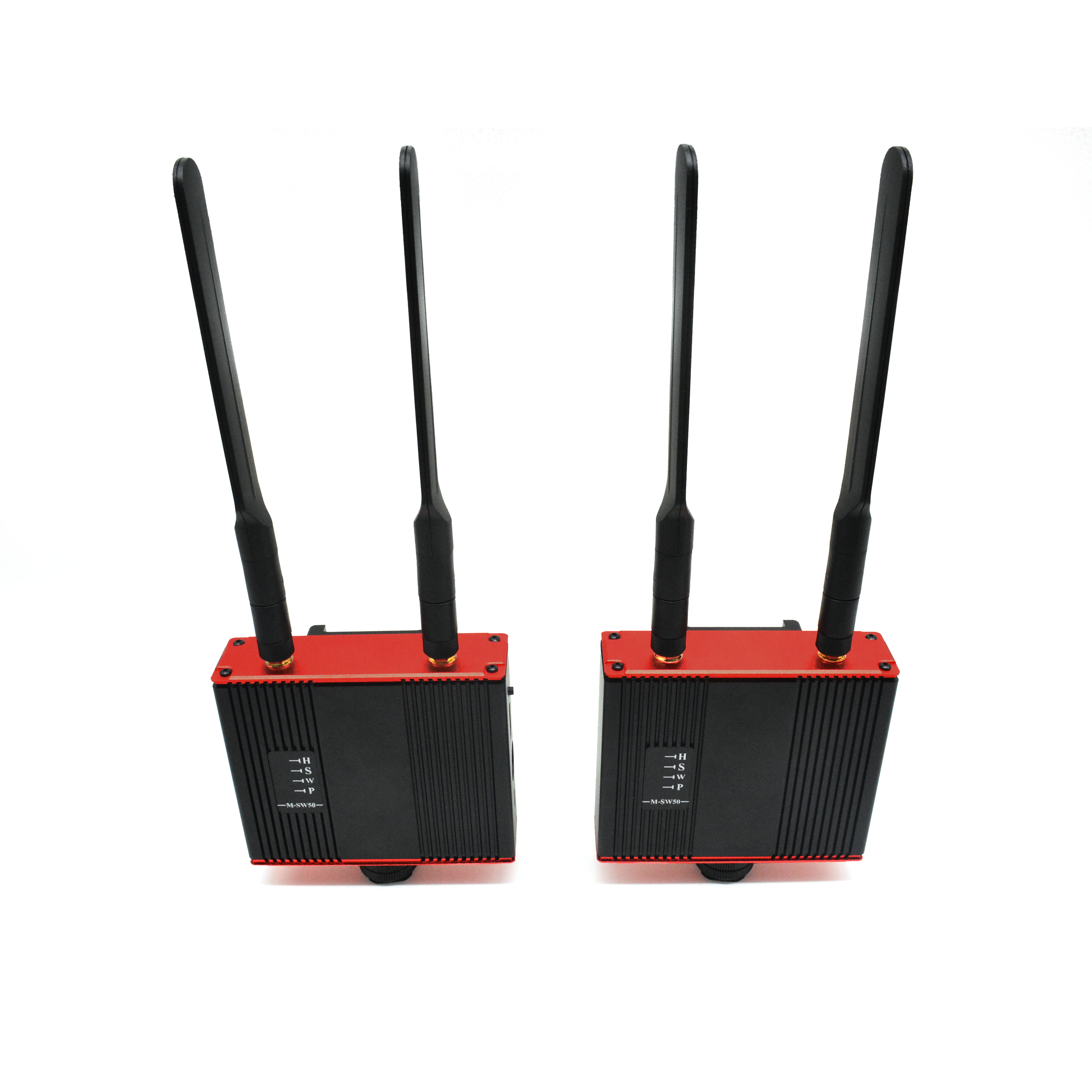

无线SDI/HDMI传输器
【M-SW50】
*通过双频2.4G/5.8G无线WIFI传输SDI/HDMI视频和音频信号,最远可达100米
*高清视频信号分辨率最高可达到1920*1080P@60Hz
*支持一发一收,最多可支持一发四收
*采用专用格式H.265来压缩和解压视频,有效提高传输效率,使播放更加流畅
*传输码流:4Mbps~8Mbps
*采用GENNUM视频处理技术,具有更高兼容性
*支持NP-F系列电池:NP-F550(2400mah);NP-F750(4400mah);NP-F970(6600mah)
*内置ESD静电保护电路,全方位保护系统安全
*安装简单方便,即插即用,无需设置
一、产品简介
M-SW50无线图传通过双频无线WIFI信号传输高清音视频信号,能够适应多种复杂的应用环境。该设备拥有卓越的图像处理和传输能力,使信号传输更加流畅和稳定,是一种可靠、高性能、高效的SDI/HDMI信号延长方式
二、主要特性
1.通过双频2.4G/5.8G无线WIFI传输SDI/HDMI视频和音频信号,最远可达100米;
2.高清视频信号分辨率最高可达到1920*1080P@60Hz;
3.支持一发一收,最多可支持一发四收;
4.采用专用格式H.265来压缩和解压视频,有效提高传输效率,使播放更加流畅;
5.传输码流:4Mbps~8Mbps;
6.采用GENNUM视频处理技术,具有更高兼容性;
7.支持NP-F系列电池:NP-F550(2400mah);NP-F750(4400mah);NP-F970 (6600mah);8.内置ESD静电保护电路,全方位保护系统安全;
9.安装简单方便,即插即用,无需设置。
三、安装步骤
1、将TX接上电源,P/W同时亮起;连接对应的SDI/HDMI信号源(只能
认其中一路信号;默认输入SDI)
2、将RX接上电源;P/W同时亮起;连接对应的SDI/HDMI显示器;可以
同时输出SDI跟HDMI显示
3、将发送端和接收端接上,当指示P灯长亮,W灯快闪;对应接口S/H
灯亮起;系统正常运行。

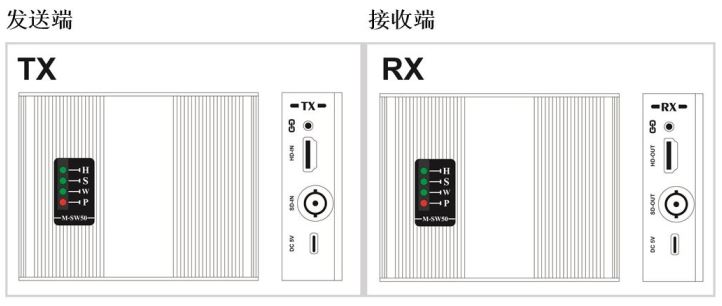

四、接口说明
端口名称 |
功能描述 |
SD IN/HD IN、SD OUT/HD OUT |
SDI/HDMI 输入/输出 |
DC/5V |
USB Type-c电源输入 |
|
配对/通道切换 |
指示灯名称 |
功能描述 |
H(HDMI) |
连接指示灯(长亮) |
S(SDI) |
连接指示灯(长亮) |
W(WIFI) |
WIFI指示灯(快闪:连接成功;长亮:没连接上) |
P(电源) |
电源指示灯(长亮) |
五、技术参数
参数名称 |
详细说明 | |
视频 |
SMPTE 424M(SDI) |
SD-SDI、HD-SDI、3G-SDI |
压缩格式 |
H.265 | |
视频带宽 |
5~8MHz | |
SDI接口带宽 |
2.97 Gbit/s | |
支持分辨率 |
1920x1080 1600x1050 1600x900 1440x900 1400x1050 1360x768 1280x720 1024x768 | |
接口 |
HDMI-A;RG-59(SDI) | |
阻抗 |
100Ω(HDMI);75Ω(SDI) | |
传输延时 |
100毫秒 | |
WIFI |
射频功率 |
21dbm |
无线标准 |
802.11a、802.11n、802.11ac | |
信号方向 |
单向 | |
无线频率 |
5150~5250MHz、5475~5850MHz | |
传输距离 |
空旷环境下100M | |
调制模式 |
OFDM | |
其他 |
电源 |
电源适配器:DC 5V2A |
最大功耗 |
MAX 10W | |
温度 |
工作温度:0℃ ~ +70℃ | |
湿度 |
工作湿度:5% ~ 90% | |
外形尺寸 |
107*90*45mm | |
质保 |
1年免费保修 |

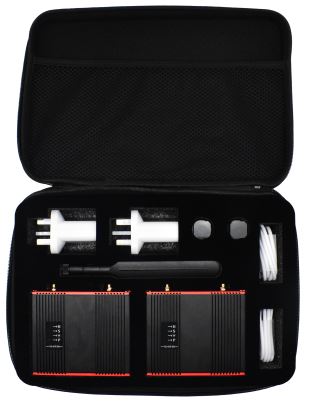

六、设备清单
1.发送端 x1台
2.接收端 x1台
3.天线 x4根
4.电源适配器 x2个
5.SDI线 x1条
6.用户手册 x1本
七、配对方式
a.一对一时工厂出货前配对好,不需要另外配对;
b.一对多时需要按以下步骤配对:
1.TX和RX分别上电,等待10-20秒,TX和RX的P(红灯)和W(绿灯)长亮;通电的状态下,分别按着TX和RX的配对键,直到W灯快闪
2.用HDMI线连接RX的HD-OUT和TX的HD-IN(注意:HDMI线先接RX,再接TX),此时,RX的W(绿灯)会从闪烁转为长亮,TX的W(绿灯)闪烁,WIFI配对成功
3.配对时RX的W一直闪烁超过5秒,可能配对失败,请断电,按流程重新配对
*4.(重点)配对成功后,重新上电,拔掉配对时的HDMI线,正常连接使用
八、故障排除
a.当RX跟TX没有连接上WIFI信号时,显示器会提示“Searching TX”;
b.当TX跟RX已连接,但TX没有检测到HDMI输入信号时,会提示
“Check TX’s input signal”;
c.当出现不支持的分辨率时,会提示“Not supported, change source
resolution!

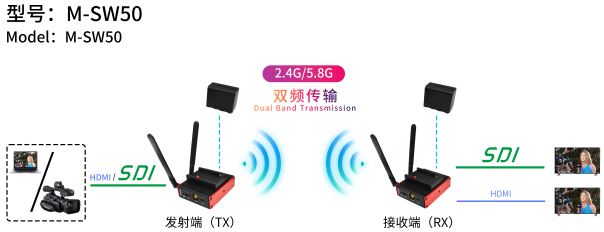

九、连接图
