2160P 1×2 HD分配器
【M-HDSP102】

*HDMI分辨率最高可达3840×2160@30Hz；
*最大传输速率3.4G，最大带宽340Mhz；
*支持8/10/12位色彩深度；
*支持HDMI1.4b；
*双通道全高清3D；
*输入口最长可接入8米标准AWG26 HDMI线，输出口最长可连接8米标准AWG26 HDMI线；
*可以显示DVD播放器、A/V功放接收机、机顶盒的单一或多个高分辨率信号源；
*使用5V/1A电源适配器；

产品详细信息：

产品简介

一分二 HDMI分配器可将一个HDMI信号源连接至多个HDMI输出口，从而轻易地将单个HDMI设备的信号分配
至两个兼容的HDMI显示器或投影仪。此设备也可连接至单个HDMI线的末端用于延续HDMI信号，分辨率最高可达3840×2160@30Hz

主要特性

*支持HDMI1.4b；
*支持全高清3D；
*HDMI分辨率最高可达3840×2160@30Hz；
*最大传输速率3.4G，最大带宽340Mhz；
*支持8/10/12位色彩深度；
*输入口最长可接入8米标准AWG26 HDMI线，输出口最长可连接8米标准AWG26 HDMI线；
*可以显示DVD播放器、A/V功放接收机、机顶盒的单一或多个高分辨率信号源；
*使用5V/1A电源适配器；

技术参数

HDMI 版本	HDMI 1.4b
HDMI 分辨率	最高3840x2160@30Hz
支持视频色彩格式	8/10/12bit 色彩深度
支持音频格式	DTS -HD/Dolby-true HD/DTS/Dolby-AC3/DSD
最大带宽	340MHz
最大波特率	3.4Gbps
输入线材距离	8米 AWG26 HDMI 标准线材
输出线材距离	8米 AWG26 HDMl 标准线材
HDMI 输入	1HDMI
HDMI 输出	2HDMI
最大工作电流	500mA
电源适配器规格	输入：AC(50Hz,60Hz)100V-240V;输出: DC5V
工作温度范围	-15~+55°C)
工作湿度范围	5~90%RH(无冷凝)
尺寸(长×宽×高)	105x50x20mm
重量	120g

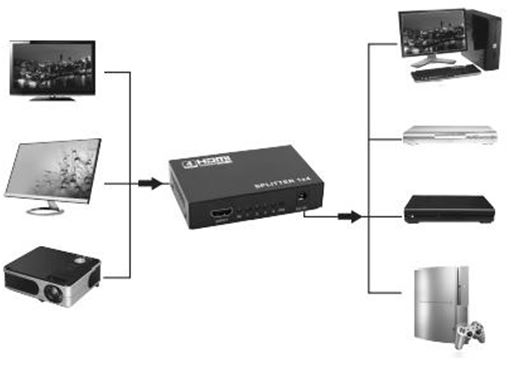

连接步骤

1.使用一根HDMI线将HDMI信号源设备连接至HDMI分配器输入口
2.使用两根HDMI线将显示设备（显示器或投影仪等）连接至HDMI分配器输出口
3.将分配器连接至电源

设备清单

1.HDMI分配器 ×1

2.电源适配器 ×1

3.用户手册 ×1
