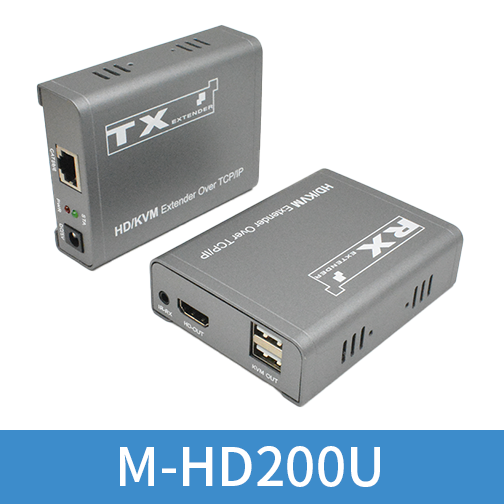

1080P 200米 HD+KVM传输器
【M-HD200U】
*通过网线长距离地传输HDMI视频和音频信号，可达200米；
*支持红外传输功能(20KHz~60KHz)；
*支持KVM功能；

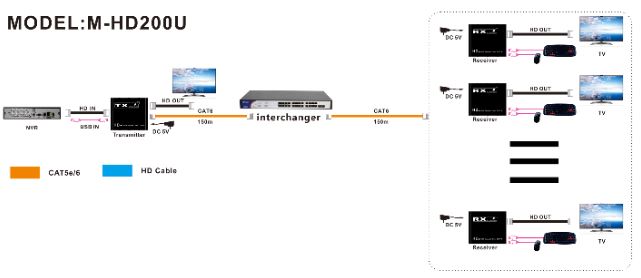

*支持TCP/IP，支持通过交换机实现一发多收，实现分配功能；
*兼容HDMI1.3和HDCP1.2标准；
*兼容性强，能够自动识别和配置各种显示模式；
*内置自动均衡系统，画面流畅，清晰，稳定；
*内置ESD静电保护电路，全方位保护系统安全；
*安装简单方便，即插即用，无需设置；
一、产品简介 M-HD200U延长器通过单根网线长距离地传输高清视频信号，支持KVM功能，能够使用键盘鼠标操作远端设备；同时支持外接红外遥控功能，能够适应多种复杂的应用环境。该设备拥有卓越的图像处理和传输能力，使信号传输更加流畅和稳定，是一种可靠、高性能、高效的HDMI信号延长方式。
二、主要特性 l 通过Cat6长距离地传输高清视频和音频信号，可达200米； l 高清视频信号分辨率最高可达到1920*1080P@60Hz、4K@30Hz（可选型号功能） l 支持通过交换机实现一发多收（实现分配功能）； l 支持KVM功能，能够使用键盘鼠标操作远端设备； l 支持外接远程红外控制（20KHz~60KHz）； l 兼容HDTV 1.3标准； l 符合HDCP 1.2标准 – 高带宽数字内容保护技术； l 能够自动识别和配置各种显示模式； l 内置自动均衡系统，画面流畅，清晰，稳定； l 内置ESD静电保护电路，全方位保护系统安全； l 安装简单方便，即插即用，无需设置

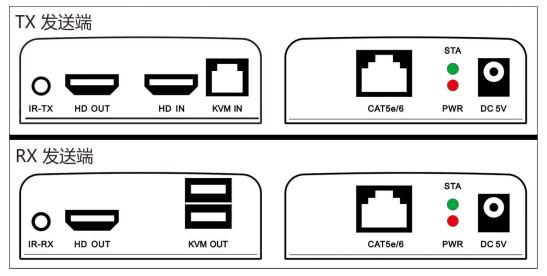

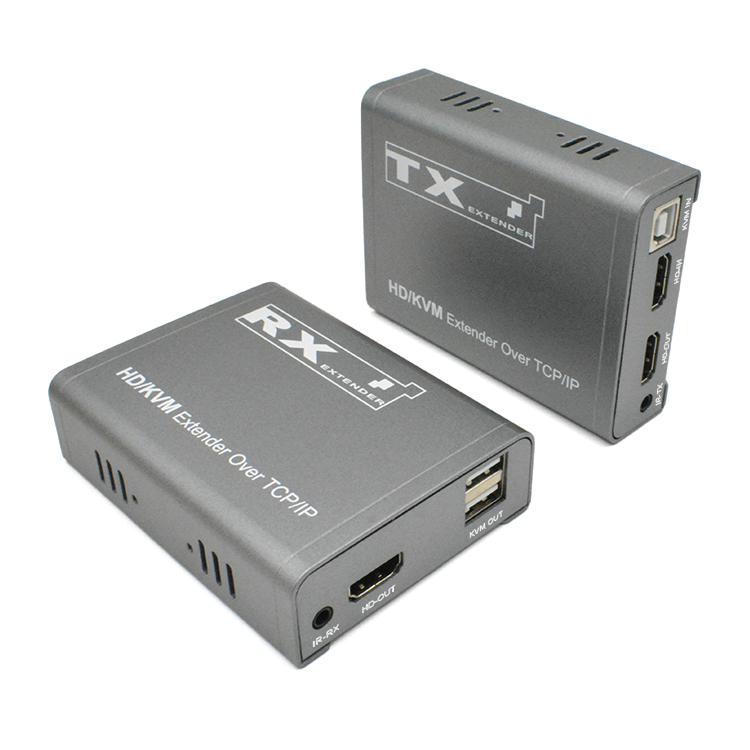

三、接口说明
|
端口名称 |
功能描述 |
|
HD IN/OUT |
HDTV信号输入/输出 |
|
KVM IN/OUT |
KVM 信号输入/输出 |
|
Cat6 |
网络接口 |
|
IR TX/RX |
红外输入/输出 |
|
DC/5V |
电源适配器输入 |
|
指示灯名称 |
功能描述 |
|
PWR |
电源指示灯 |
|
STA |
系统状态指示灯（亮：工作正常，闪：通讯中） |
四、技术参数
参数名称 详细说明 视频 支持协议 HDTV 1.3; HDCP 1.2 像素带宽 165MHz，全数字 接口带宽 6.75Gbps 最大支持分辨率 1920X1080P@60Hz 4K@30Hz（可选型号功能） 接口 HDTV-A 阻抗 100Ω 键盘/鼠标 接口 电脑端：USB-B母座 键盘鼠标端：USB-A标准接口 红外 接口 3.5mm座子 信号方向 单向 红外线范围 20KHz~60KHz 网络 网络接口 Cat5e/6 最大传输距离 200米 其他 电源 DC 5V/1A 最大功耗 MAX 3W 温度 工作温度: -5℃ ~ +70℃ 湿度 工作湿度: 5% ~ 90% 尺寸 95*73*26mm

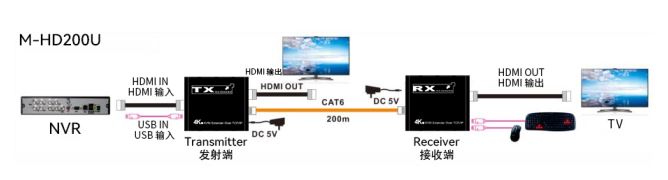

五、安装步骤
1、将HDTV信号源接入HDTV延长器发送端；
2、将HDTV延长器接收端连接到显示设备（如高清电视机、拼接屏等）；
3、使用Cat5e/6连接发送端与接收端的网络接口；
4、使用一根发射线或接收线与IR IN或IR OUT接口相连；
5、用USB数据线将发送端的键盘鼠标信号连接至电脑主机，USB键盘鼠标连接至接收端；
6、将发送端和接收端接上电源，当指示灯正常亮起，系统正常运行。

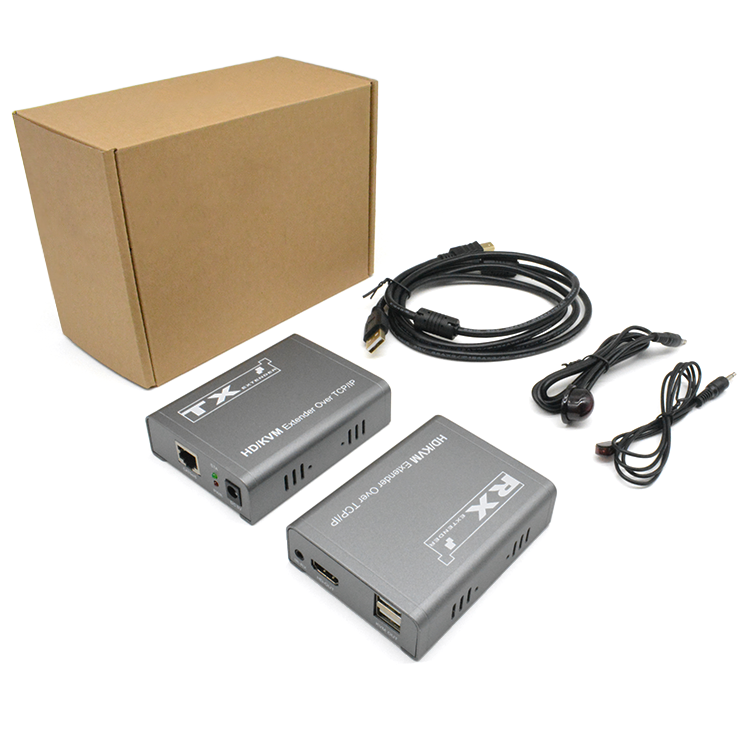

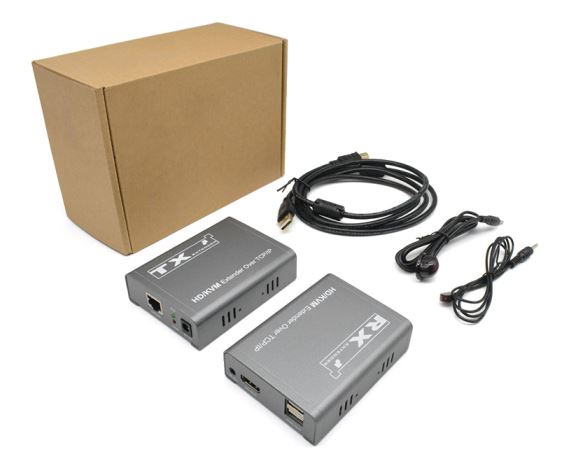

六、设备清单 1. HDTV延长器发送端x1台
2. HDTV延长器接收端x1台
3. USB线x1条
4. 红外线x1对（可选）
5. 电源适配器x2个
6. 用户手册x1本
