4路卡侬单向光纤传输器

1. 四路单向卡侬音频光纤传输,距离默认20KM(0-120KM可选);
2. 高速同步数字传输技术;
3. 采用光学动态技术使用时无需调节;
4. 无电磁干扰、无射频干扰、无地电流;
5. 保障恶劣电磁环境安全传输。
产品评论
产品详细信息:

CF04数字式路音频光端机,可以使用一根光纤实现传输路正向音频信号。音频信号采用24bit/96KHZ数字采样确保高保真传输全数字光传输通道,确保高质量的信号传输。
    该产品可应用于游戏机高保真音频设备机顶盒HI-FI家庭影院大屏幕投影视频会议公共视频广播系统远程多媒体教育、教室医疗、军事领域平板视频媒体广告传输演示



二、主要特性

1. 四路单向卡侬音频光纤传输距离默认20KM0-120KM可选)

2. 高速同步数字传输技术

3. 采用光学动态技术使用时无需调节

4. 无电磁干扰、无射频干扰、无地电流

5. 保障恶劣电磁环境安全传输



三、接口说明



端口名称

功能描述

A-1;A-2;A-3;A-4

卡侬音频信号输入/输出

Fiber

光纤接口

DC/5V

电源适配器输入

指示灯名称

功能描述

P

电源指示灯

3/4;1/2

系统状态指示灯(根据音频高低频波动



四、技术参数

参数名称

详细说明

特性

音频输入阻抗

10K

音频输出阻抗

600Ω

接口模式

平衡卡侬接口

输入输出幅度比

1/1

频率响应

20HZ-20KHZ

音频采样速率

24bit/96KHZ

信噪比

≥75dB

音频接口

卡侬头

光学特性

传输波长

TX:1310nmRX:1550nm

光接口

FC/SC(默认SC标配)

发射光功率

Max 10dB/20KM

接收灵敏度

-35@155MB/S

光学动态范围

-39dB~-42dB

光学允许最大链损

25dB

传输距离

20KM(单模)

技术指标

电源

DC 5V/1A

功耗

4.8W @ DC5V

温度

工作温度: -20 ℃-+80℃

湿度

工作湿度: 0 - 95% (无冷凝)

均无故障工作时间(MTBF)

大于10 万小时

尺寸

 138*92*43mm

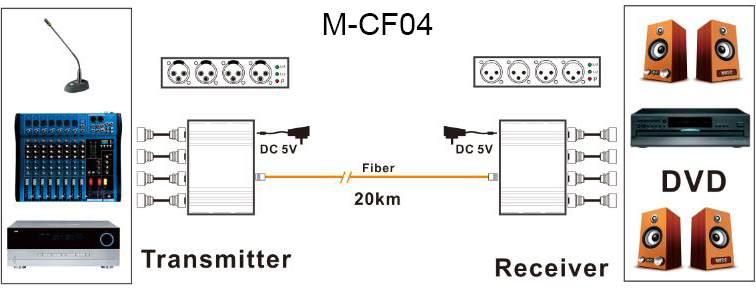

五、安装步骤

1、将音频信号源接入卡侬音频光纤延长器发送端;

2、将卡侬音频光纤延长器接收端连接到音响、功放等

3、使用一根光纤线连接发送端与接收端的光纤接口;

4、将发送端和接收端接上电源,当指示灯正常亮起,系统正常运行。

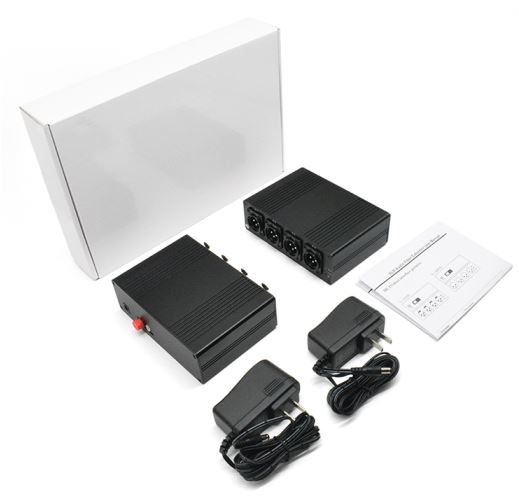

六、设备清单

1. 卡侬音频光纤延长器发送端x1

2. 卡侬音频光纤延长器接收端x1

3. 电源适配器 x2个

4. 用户手册x 1本
